弹簧单元介绍

该文章由六嘉机械科技研发设计部“老哥”原创，使用请提前联系本公司。

弹簧单元可以定义节点受到的力与节点位移或相对位移之间的关系。主要的分类方式有两种：

Spring1：接地弹簧，该弹簧的一个结点（隐含的，不需要定义）是不动的，另一个结点定义在我们需要约束的节点上。弹簧力的方向，即被约束自由度的方向，需要我们定义，既可以在整体坐标系下定义，又可以在结点局部坐标系下定义。
Spring2：两结点弹簧，弹簧力的方向同Spring1。
SpringA：轴向弹簧，弹簧力的方向由两节点的连线方向确定。此外，需要注意的是：Spring1和Spring2可以约束转角自由度，即抗扭弹簧，而SpringA不可以。

接下来以Spring1为例，分别介绍在Hypermesh和Abaqus里面如何建立弹簧单元。

1、Hypermesh里面建立弹簧单元，步骤如下：

（1）新建组和节点：在左侧component处先新建一个组，用于存放弹簧单元，同时，在模型需要定义弹簧连接点的地方新建一个节点node；

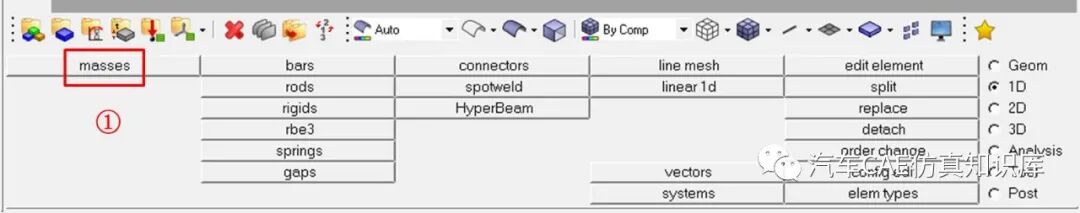

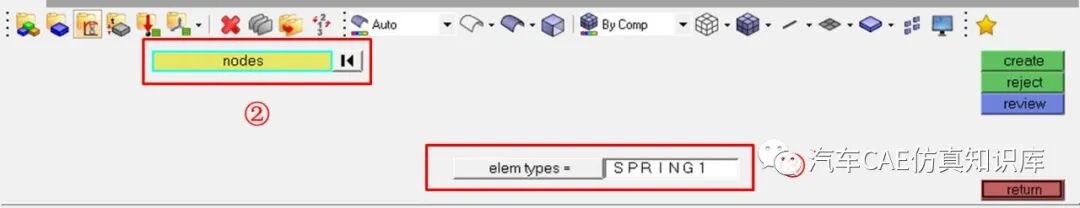

 （2）建立弹簧单元：在操作区1D里面，点击mass按钮，出现node选项的位置点击选择（1）中建立的node节点，type类型选择spring1。此时，在新建的component中就出现一个新的element单元；

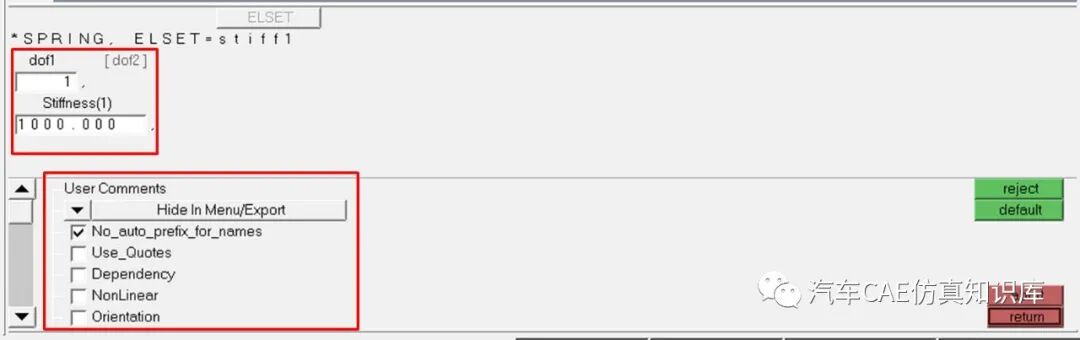

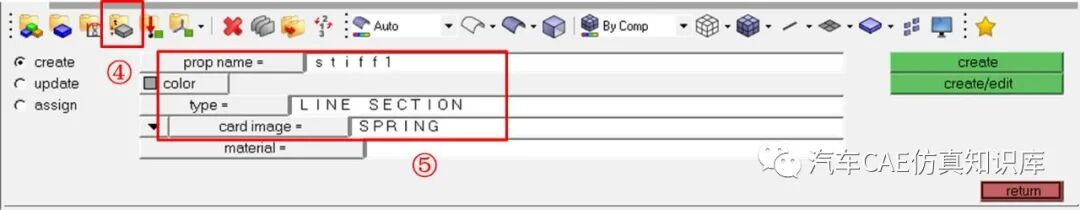

（3）定义弹簧刚度：单击properties按钮，name处命名弹簧刚度（如stiff1），type处选择Line Section，card image处选择spring，点击create创建。此时，在左侧树状区Property下即出现stiff1项。

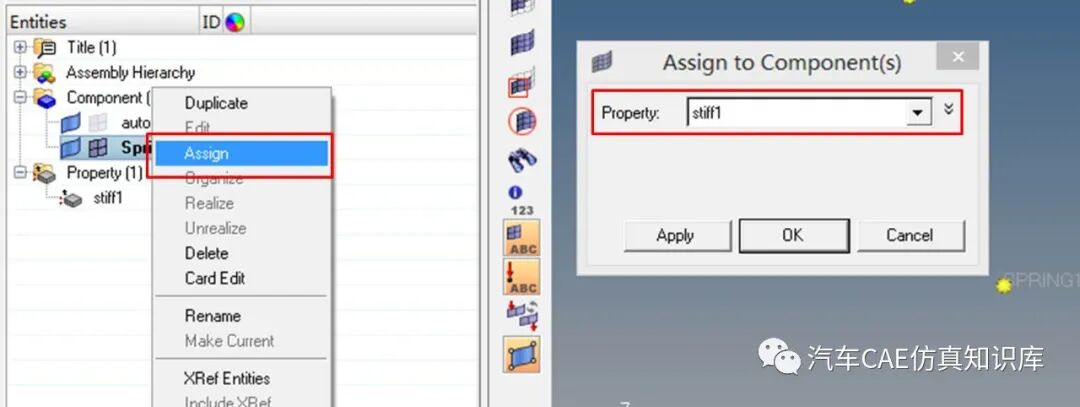

（4）刚度赋予：

至此，在Hypermesh里面带有刚度的弹簧定义完成，如果有多个方向的刚度需要定义，则重复上述步骤即可。需要说明的是，Hypermesh里面创建的弹簧单元在导入到Abaqus后，可通过Module处选择Property、然后在顶部工作栏区点击Special>Springs/Dashpots> Manager查看。

2、Abaqus里面建立弹簧单元

（1）设置好工作目录后，file>import，导入模型的inp文件；

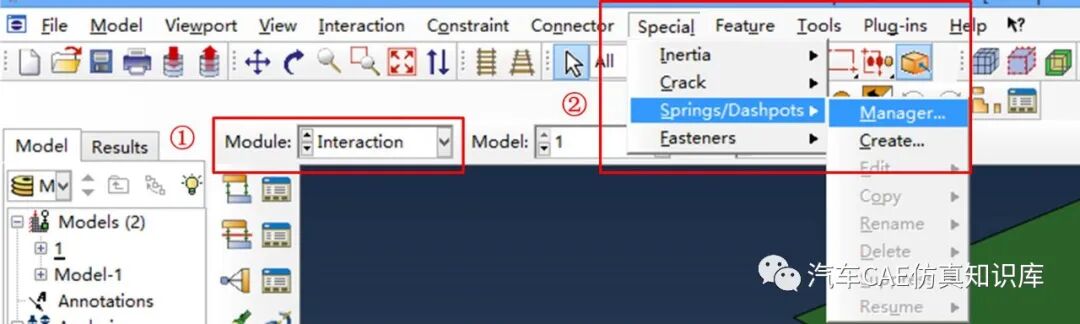

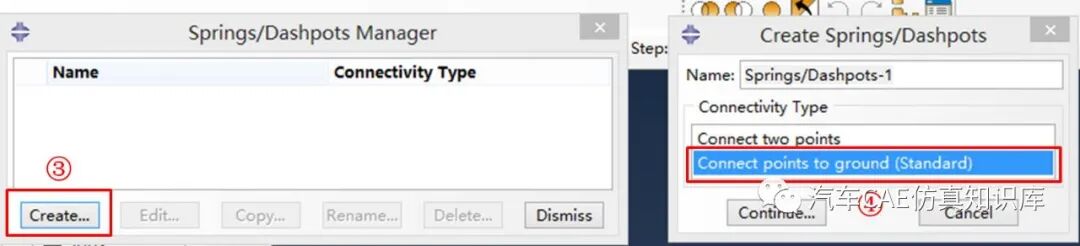

（2）新建弹簧单元：Module处选择Interaction，然后在顶部工作栏区点击Special>Springs/Dashpots>Manager，在出现的对话框中点击create，命名后选择Connect points to ground    （standard）；

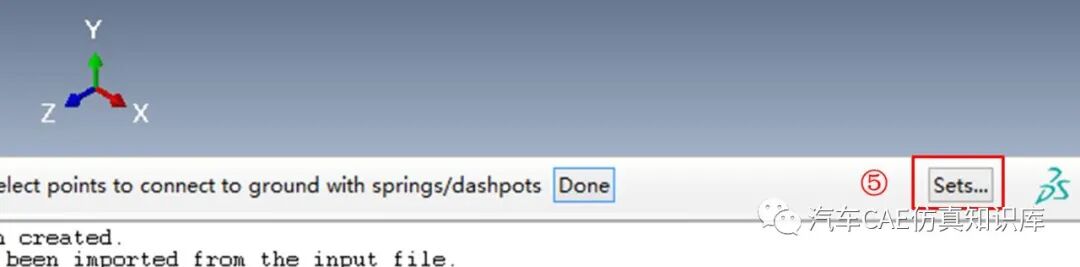

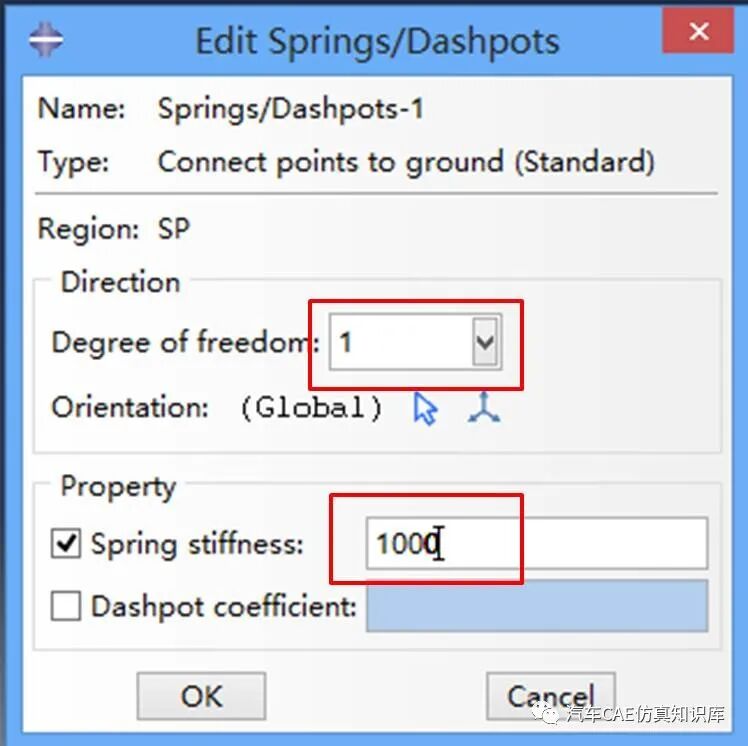

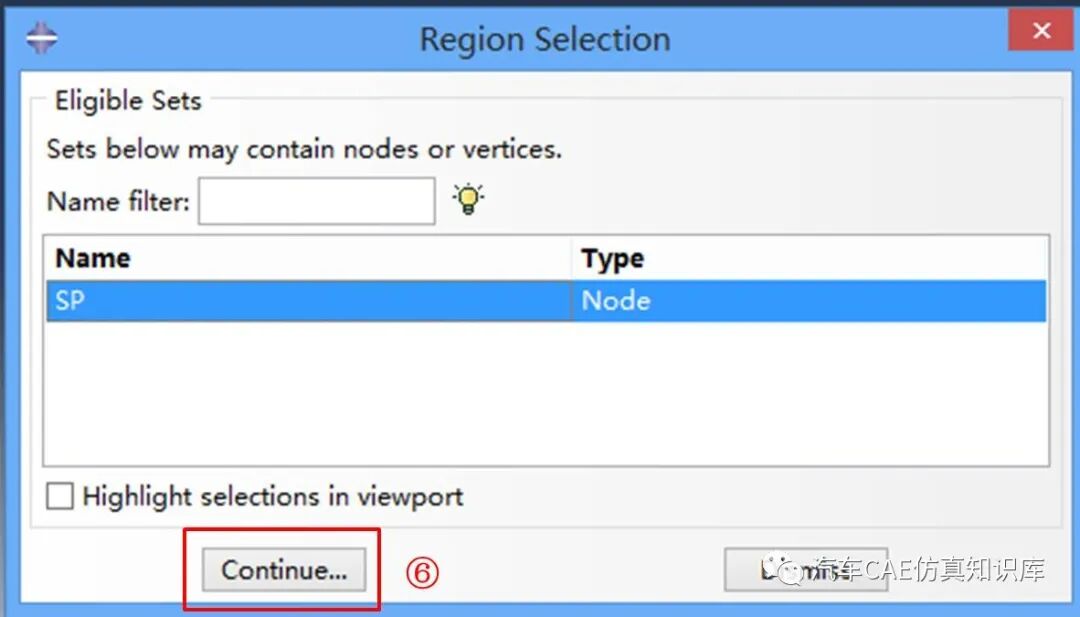

（3）定义弹簧属性：接下来依次单击选择set…按钮，在出现的对话框中点中建立的set点集（这里是SP），点击continue，最后出现弹簧的编辑对话框，分别定义自由度和刚度即完成。
